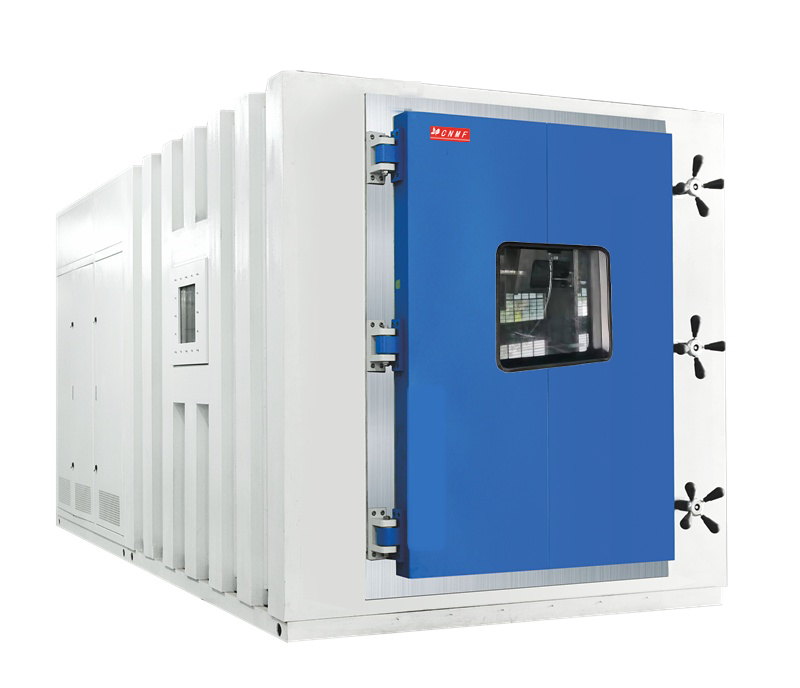

高低温低气压试验箱

一、主要技术指标
1.         工作室尺寸：1000D×1000W×1000H mm，内容积约1000L
2.         外形尺寸：约3400D×1400W×2010H mm，不含控制器、测试孔等突出部分。
3.         温度范围：-70℃～+150℃
4.         温度波动：≤±0.5℃，常压、空载
5.         温度偏差：±2℃，常压、空载
6.         温度均匀度：≤2℃，常压、空载
7.         升温速率：+20℃→+150℃≤60min
8.         降温速率：+20℃→-65℃≤60min
9.         湿度范围：湿度20%～98%RH（温度+20℃～+85℃范围内）

10.     湿度偏差：≤+2 -3%RH(＞75%RH)，≤±5%RH(≤75%RH)，常压、空载条件下。
11.     压力范围：常压～0.5kPa
12.     降压速率：常压～1.0kPa≤30min
13.     压力恢复速率：≤10.0kPa/min
14.     压力偏差：常压～40kPa:≤±2kPa，40KPa～4kPa:≤±5%kPa，4kPa以下:≤±0.1kPa
15.     风速：变频调节
16.     功率：约50kW
17.     噪音：≤75dB（A），距离箱体正前方1米远处距地面1.2米高时测量。
18.     重量：1900Kg

二、快速减压装置（选配）
为满足快速降压要求。加工了一个独立的快速降压箱，快速降压箱由外壳组件、承压组件、大门组件、接口和移动框架组成，快速降压时前，用户需连接外部管道。
1.工作室尺寸：400mm深×500mm宽×600mm长；内壁材料采用3.0的SUS304/2B加工,并用5mm的方管作为承压加强筋；
2. 外尺寸：530mm深×700mm宽×880mm长，外壁材料用1.2mm的冷轧钢板,表面喷白色(与箱体颜色一致)；
3. 箱体顶部为预留连接压力传感器接口，控制传感器接口位于箱体后侧，方便快降压装置出线。
4. 为方便移动快速降压装置。在框架下方安装四个启东升降脚轮；移动框架由普通型钢焊接加工，表面并作喷塑处理；
5.快速降压过程：先通过试验设备的真空泵对快降压箱降至75.2kPa，为提高试验箱对快降压装置的抽速，先将试验箱体抽至约1kPa，并开启连接试验箱设备与快降压装置的电动阀门实现快降压功能，到达18.8kPa时关闭阀门，可通过辅助抽（进气阀）实现快降压箱内压力的恒定。

三、产品执行标准
1.         GB/T2423.1-2008 试验A：低温试验
2.         GB/T2423.2-2008 试验B：低温试验
3.         GB/T 2423.3-2006 试验Cab：恒定湿热试验
4.         GB/T 2423.4-2008 试验Db：交变湿热试验
5.         GB/T2423.21-2008 试验M：低气压试验方法
6.         GB/T2423.25-2008 试验Z/AM：低温/低气压综合试验
7.         GB/T2423.26-2008 试验Z/BM：高温/低气压综合试验
8.         GJB150.1A-2009 通用要求
9.         GJB150.2A-2009 低气压（高度）试验
10.     GJB150.3A-2009 高温试验
11.     GJB150.4A-2009 低温试验
12.     GJB150.6-86 温度-高度试验
13.     GJB150.19-86 温度-湿度-高度试验
14.     DO16F 快速减压试验
15.     GB/T 10586-2006 湿热试验箱技术条件
16.     GB/T 10590-2006高低温低气压试验箱技术条件
17.     GB/T 10592-2008 高低温试验箱技术标准
18.     GB/T 5170.1-2008 电工电子产业环境试验设备检验方法 总则
19.     GB/T 5170.2-2008 电工电子产品环境试验设备检验方法 湿热试验设备
20.     GB/T 5170.5-2008 电工电子产品环境试验设备检验方法 湿热试验设备
GB/T 5170.10-2008 电工电子产品环境试验设备检验方法 高低温低气压试验设备
